Koje su različite vrste rastezljive tkanine?

Rastezljiva tkanina dolazi u nekoliko različitih vrsta, a svaka je projektirana za specifične zahtjeve izvedbe. Glavne kategorije su PVC rastezljiva tkanina, PTFE (politetrafluoroetilen) tkanina, ETFE (etilen tetrafluoretilen) film, HDPE tkanina za sjenilo i staklena vlakna presvučena silikonom . Među njima, PVC rastezljiva tkanina dominira globalnim tržištem — čineći otprilike 60-70% svih instalacija arhitektonskih membrana — zbog svoje isplativosti, širokog raspona boja i pouzdane konstrukcijske izvedbe u različitim klimatskim uvjetima. Razumijevanje svake vrste bitno je prije nego što se posvetite bilo kakvom projektu vlačne konstrukcije, bilo da se radi o nadstrešnici, krovu stadiona ili membranskoj fasadi velikog raspona.

PVC rastezljiva tkanina : Industrijski standard

PVC rastezljiva tkanina izrađena je premazivanjem osnovne rešetke od poliesterske pređe — pletenice — s obje strane polivinilkloridnom pastom. Rezultat je kompozitna membrana koja kombinira vlačnu čvrstoću tkanog poliestera s otpornošću na vremenske uvjete, kemijskom otpornošću i estetskom fleksibilnošću PVC-a. Standardne PVC rastezljive tkanine imaju vlačnu čvrstoću u rasponu od 3.000 N/5 cm do preko 10.000 N/5 cm , ovisno o broju niti i težini premaza.

U praktičnom smislu, PVC membrana razreda 6 (približno 1.050 g/m²) dovoljno je jaka da izdrži dinamičko opterećenje snijegom i vjetrom od 1,5–2,5 kPa bez trajne deformacije. Taj stupanj opterećenja pokriva veliku većinu komercijalne i javne arhitekture u umjerenim klimatskim uvjetima.

Površinski tretmani PVC rastezljive tkanine

Sirovi PVC premazi privlače prašinu u zraku i organske ostatke, koji postupno mrljaju membranu i smanjuju prijenos svjetlosti. Proizvođači to rješavaju lakiranim završnim premazima, akrilnim lakovima, završnim slojevima od poliviniliden fluorida (PVDF) i PVDF/Tedlar laminatima. PVDF lakirana PVC membrana zadržava preko 90% izvorne bijele svjetlosti nakon 10 godina vanjske izloženosti, u usporedbi s otprilike 70–75% za neobrađeni PVC iste osnovne težine. Za projekte u blizini industrijskih zona ili obalnih područja gdje je taloženje soli i zagađivača intenzivno, navođenje PVDF ili Tedlar završnog premaza dodaje otprilike 8-15% na troškove materijala, ali dramatično smanjuje učestalost čišćenja s dva puta godišnje na jednom svake tri do četiri godine.

Životni vijek i mogućnost recikliranja PVC rastezljive tkanine

Dobro specificirana instalacija rastezljive PVC tkanine obično ima vijek trajanja od 15–25 godina prije nego što degradacija premaza ugrozi protupožarnu učinkovitost ili strukturni integritet. PVC membrane na kraju životnog vijeka mogu se reciklirati kroz nekoliko europskih programa povrata — na primjer, Texyloop proces pretvara iskorištene poliesterske membrane obložene PVC-om natrag u neraskidivi PVC granulat i oporavlja poliestersku tkaninu za ponovnu obradu. Ovaj pristup zatvorene petlje smanjuje ugljični otisak životnog ciklusa za otprilike 30-40% u usporedbi s odlaganjem na odlagalištima.

Fiberglas presvučen PTFE-om: vrhunska dugotrajna opcija

Stakloplastika obložena PTFE-om (polytetrafluoroethylene) — koja se često prodaje pod robnim markama kao što su Tenara ili Sheerfill — predstavlja gornji dio tržišta rastezljivih tkanina. Osnovni materijal je tkana pređa od stakloplastike, koja je po prirodi nezapaljiva, a PTFE premaz pruža ultranisko trenje, kemijski inertnu površinu. Očekivani životni vijek PTFE membrana je 30-50 godina , s nekim značajnim instalacijama kao što je terminal Haj u Jeddahu (dovršen 1981.) koji sada prelazi četiri desetljeća neprekidnog rada.

Neporozna PTFE površina učinkovito se sama čisti: kiša ispire čestice u zraku bez ostavljanja mrlja. Vrijednosti prijenosa svjetlosti obično se kreću između 5% i 20%, dajući PTFE strukturama blistavu, difuznu kvalitetu dnevnog svjetla bez odsjaja. Jedno ograničenje je trošak - staklena vlakna presvučena PTFE-om obično koštaju tri do pet puta više od cijene po kvadratnom metru standardne PVC rastezljive tkanine — što ga čini najprikladnijim za značajne trajne strukture, a ne za sezonske ili privremene instalacije.

Vatrogasna učinkovitost je ključna prednost. PTFE/stakloplastika klasificirana je kao nezapaljiva prema većini nacionalnih građevinskih propisa, što uvelike pojednostavljuje izdavanje dozvola za zatvorene javne prostore kao što su trgovački atrije, terminali zračnih luka i krovovi stadiona.

ETFE film: transparentnost i lagana izvedba

ETFE (etilen tetrafluoretilen) tehnički nije tkana tkanina već termoplastični fluoropolimerni film. Uključena je u obitelj vlačnih membrana jer se reže, zavaruje i zateže korištenjem usporedivih strukturnih principa. Jedan sloj ETFE filma teži samo 150–350 g/m² — približno 1% težine ekvivalentne staklene ploče — što dramatično smanjuje zahtjeve primarnog konstrukcijskog opterećenja i otvara mogućnosti raspona koje staklo ne može postići ekonomski.

ETFE postiže vrijednosti prijenosa svjetla od 90–95% za jedan sloj , što ga čini preferiranim izborom kada je maksimalna prirodna dnevna svjetlost prioritet dizajna. Nacionalni centar za vodene sportove u Pekingu ("Vodena kocka"), dovršen za Olimpijske igre 2008., koristio je preko 100.000 m² ETFE ploča jastuka i ostaje jedan od najčešće citiranih primjera prozirnosti materijala i strukturne svestranosti.

ETFE folija obično se ugrađuje kao višeslojni sustavi napuhanih jastuka, a ne jednostruke zategnute membrane. Tlak zraka koji se održava između slojeva osigurava izolaciju (U-vrijednosti od 1,5–2,8 W/m²K za dvoslojne sustave) i strukturnu krutost. Međutim, sustavi mehaničkog napuhavanja zahtijevaju ugovore o održavanju i pomoćne kompresore, što dodatno usložnjava rad u usporedbi sa statičnim PVC ili PTFE membranama.

HDPE tkanina za sjenilo: Projektirana za kontrolu sunca

Tkanina za sjenilo od polietilena visoke gustoće (HDPE) zauzima posebnu nišu u strukturama rastezljive tkanine. Za razliku od PVC rastezljive tkanine ili PTFE membrane, HDPE tkanina za sjenilo je otvorena ili pletena struktura dizajnirana posebno za blokiranje sunčevog zračenja, a istovremeno dopušta kretanje zraka. HDPE tkanine sjenila dostupne su u faktorima sjenila od 30% do 95% , omogućujući preciznu kalibraciju smanjenja sunčevog dobitka u odnosu na prirodnu ventilaciju.

Zbog toga je HDPE dominantan materijal za parkirališta, igrališta, poljoprivredne strukture u hladovini i vanjska ugostiteljska područja u vrućim klimatskim uvjetima. HDPE nadstrešnica s faktorom zasjenjenja od 90% iznad parkirališta u Dubaiju ili Phoenixu može smanjiti površinske temperature na parkiranim vozilima za 20–30°C u usporedbi s nezasjenjenim asfaltom, značajno smanjujući unutarnju temperaturu kabine i opterećenje klima uređaja. Vlačna čvrstoća HDPE tkanine za sjenilo niža je od presvučenih arhitektonskih membrana — obično 1.500–4.500 N/5 cm — tako da konstrukcijski dizajni to moraju uzeti u obzir pri specificiranju otpornosti na podizanje vjetrom i opterećenje snijegom.

HDPE tkanina za sjenilo je UV-stabilizirana tijekom proizvodnje, a nosi i kvalitetne komercijalne kvalitete 10-godišnje jamstvo UV stabilnosti . Porozna otvorena struktura znači da tkanina ne skuplja stajaću vodu, eliminirajući opterećenja od barenja koja se moraju uzeti u obzir s nepropusnom PVC rastezljivom tkaninom u instalacijama s malim nagibom.

Stakloplastika presvučena silikonom: primjena u nišama na visokim temperaturama

Membrane od stakloplastike presvučene silikonom su najmanje uobičajena vrsta rastezljive tkanine u općoj arhitekturi, ali igraju ključnu ulogu u okruženjima visoke temperature i obrade hrane. Presvlaka od silikonskog elastomera ostaje stabilna -60°C do 230°C neprekidno , s kratkotrajnim vrhovima koji se toleriraju do 300°C. Ovaj toplinski raspon daleko premašuje operativna ograničenja PVC rastezljive tkanine (obično ocijenjeno do 70°C kontinuirane upotrebe) i čini silikon/stakloplastike zadanim izborom za nadstrešnice nad industrijskim pećnicama, poklopcima ljevaonica i zonama ispuha topline u proizvodnim pogonima.

Silikonski premazi također su sigurni za hranu, netoksični su i otporni na većinu kiselina, lužina i sredstava za čišćenje koja se koriste u proizvodnji hrane. Ova su svojstva dovela do sve većeg prihvaćanja zateznih krovnih konstrukcija nad tržnicama hrane i prerađivačkim postrojenjima, gdje je često čišćenje parom pod visokim pritiskom rutina. Kompromis je trošak: staklena vlakna presvučena silikonom znatno su skuplja od PVC rastezljive tkanine, pa čak i od PTFE membrana u nekim konfiguracijama.

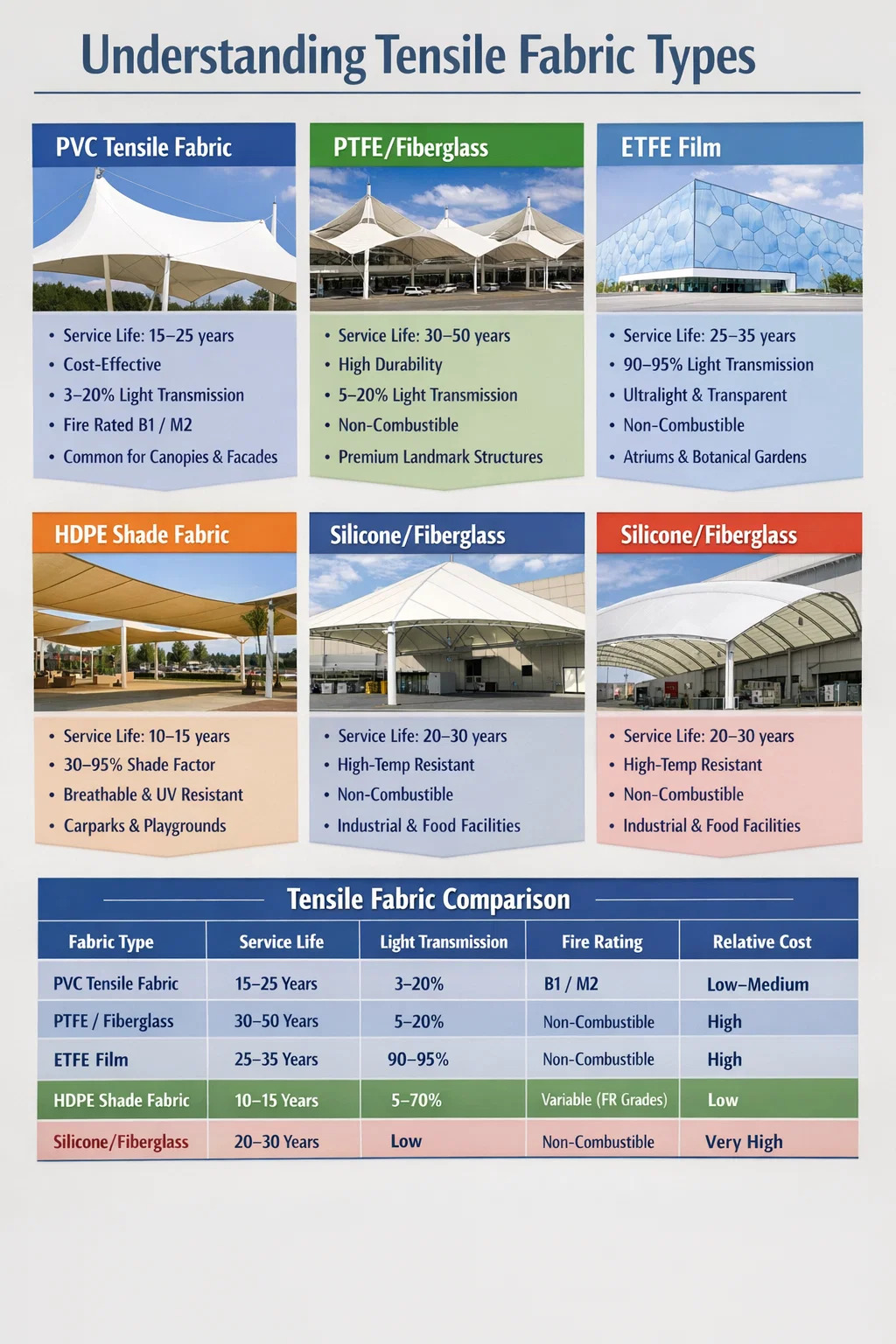

Direktna usporedba svih vrsta rastezljivih tkanina

Tablica u nastavku sažima ključne performanse i komercijalne karakteristike svake glavne vrste rastezljive tkanine kako bi pomogla u donošenju odluka o specifikaciji.

Kako se razlikuju razredi PVC rastezljive tkanine

Nisu sve PVC rastezljive tkanine iste. Tržišni segmenti se dijele na težinske razrede — obično od 2. do 9. stupnja — a unutar svakog razreda, razine kvalitete značajno se razlikuju prema konstrukciji platna, formulaciji PVC smjese i tehnologiji završnog premaza. Evo kako se ključne ocjene raščlanjuju u praktičnoj primjeni:

• Razred 2–3 (400–600 g/m²): Lagane izložbene dvorane, privremeni nadstrešnici za događaje, kratkotrajna sjenovita jedra. Vlačna čvrstoća obično 2500–4000 N/5 cm. Ne preporučuje se za stalne konstrukcije u zonama s jakim vjetrovima.
• Razred 5–6 (750–1100 g/m²): Radni konj komercijalne arhitekture — rastezljive nadstrešnice, pješačke staze, skloništa za prijevoz i fasadne obloge. Vlačna čvrstoća 5.000–7.500 N/5 cm. Tipično procijenjeni radni vijek od 15 do 20 godina s PVDF završnim premazom.
• Razred 8–9 (1200–1600 g/m²): Krovovi stadiona, transportna čvorišta velikog raspona, rastezljive fasade koje nose pritiske vjetra veće od 2 kPa. Vlačna čvrstoća 9.000–12.000 N/5 cm. Često se kombinira s Tedlar laminatom za maksimalnu otpornost na vremenske uvjete i dugovječnost.

Scrim arhitektura unutar PVC-a također je važna. Platno pleteno tkanje nudi jednoliku vlačnu čvrstoću i u smjeru osnove i u smjeru potke — poželjno za dvoosno prednapregnute membranske strukture. Leno tkanje ili pletenica od umetnute pređe nudi veću čvrstoću u jednom smjeru i koristi se u jednosmjernim vlačnim primjenama kao što su bačvasti svodovi.

Standardi vatrootpornosti za rastezljive tkanine

Vatrostalnost je faktor specifikacije o kojem se ne može pregovarati za bilo koju zatvorenu ili poluzatvorenu vlačnu strukturu. Standardi se razlikuju ovisno o regiji:

• Europa: EN 13501-1 klasifikacija reakcije na vatru. PVC rastezljiva tkanina s FR obradom obično postiže klasu B-s2, d0 ili klasu C-s2, d0. PTFE i ETFE postižu klasu A2-s1, d0 (nezapaljivo).
• Francuska: M-sustav klasifikacije. PVC rastezljiva tkanina odgovarajućom obradom postiže M2 (sporo plamena) koji je potreban za natkrivena javna okupljališta.
• SAD: NFPA 701 i ASTM E84. Kvalitetne arhitektonske PVC membrane postižu indeks širenja plamena klase A (FSI ≤ 25).
• Australija/Novi Zeland: AS/NZS 1530.3. PVC rastezljiva tkanina koja se koristi u montažnim zgradama klase 9 obično zahtijeva indeks zapaljivosti ≤ 6 i indeks širenja plamena ≤ 0.

Aditivi za usporavanje gorenja u PVC rastezljivoj tkanini ugrađeni su u fazi miješanja, ne nanose se kao površinski premaz , što znači da se FR performanse ne smanjuju nakon čišćenja ili abrazije. Ovo je kritična razlika koju treba provjeriti prilikom pregleda tehničkih podataka proizvoda — površinski naneseni FR tretmani na jeftinim membranama degradiraju se tijekom vremena i gube svoju certifikacijsku sukladnost.

Akustične i toplinske karakteristike vrsta vlačnih tkanina

Akustična izvedba često se zanemaruje tijekom odabira materijala, ali postaje kritična u natkrivenim javnim prostorima. PVC rastezljiva tkanina je reflektirajuća površina — koeficijenti apsorpcije zvuka (αw) obično se kreću od 0,05 do 0,15 — što znači da se reverberantna buka stvara u okruženjima prekrivenim membranom osim ako nisu integrirane upijajuće obloge ili sekundarne akustične ploče. Timovi za projektiranje stadiona redovito koriste sekundarnu akustičnu oblogu od perforirane PVC rastezljive tkanine s izolacijskim slojem od vune kako bi smanjili vrijeme odjeka na natkrivenim tribinama s 3-5 sekundi na ciljnih 1,5-2 sekunde za razumljivost govora.

Toplinska izvedba jednoslojne PVC rastezljive tkanine je skromna. Standardna PVC membrana od 900 g/m² ima U-vrijednost od približno 5,5–6,5 W/m²K , pružajući sam po sebi minimalnu izolaciju. Dvoslojni PVC sustavi sa zračnim rasporom ili izolacijskim punjenjem mogu postići U-vrijednosti od 1,5–3,0 W/m²K, što ih čini održivima za sezonski zatvorene prostore. ETFE sustavi jastuka, nasuprot tome, postižu U-vrijednosti od 1,0–2,0 W/m²K s dvoslojnim sustavima i ispod 1,0 W/m²K s tri ili više slojeva plus punjenje argonom.

Solarna refleksija još je jedan toplinski pokretač. Bijela PVC rastezljiva tkanina s PVDF gornjim premazom može postići vrijednosti sunčeve refleksije od 0,65–0,75 (TSR), značajno smanjujući dobitak sunčeve topline ispod nadstrešnice u usporedbi s tamnijim PVC opcijama (TSR 0,10–0,30) ili golim metalnim krovom (TSR 0,20–0,40). Ovo je značajna prednost energetske učinkovitosti za vanjske ugostiteljske prostore koji traže hlad bez prekomjerne akumulacije topline.

Tehnologije šavova i spajanja za PVC rastezljive tkanine

Strukturni integritet rastezljive membrane pouzdan je koliko i njezini šavovi. PVC rastezljive tkanine se spajaju pomoću dvije osnovne metode:

• Visokofrekventno (HF) zavarivanje: Elektromagnetsko polje oscilira molekule PVC-a na liniji spoja, stvarajući toplinu koja spaja dva sloja u homogenu vezu. Ispravno izvedeni HF zavari postižu čvrstoću šava od 85–100% matične membrane , što znači da šav ne stvara strukturnu slabu točku. Ovo je industrijski standard za svu komercijalnu proizvodnju PVC rastezljive tkanine.
• Zavarivanje vrućim zrakom: Struja zagrijanog zraka (250–400°C) omekšava PVC površine koje se zatim pritiskaju pod pritiskom valjka. Koristi se za popravke na licu mjesta i za zakrivljene ili nepravilne geometrije šavova gdje ploče za HF zavarivanje ne mogu doseći. Čvrstoća šava obično je 75–90% osnovne tkanine.

Stakloplastika obložena PTFE-om ne može se zavarivati ​​visokofrekventno jer baza od stakloplastike ne reagira na elektromagnetsku pobudu, a PTFE prevlaka je toplinski stabilna i netopiva ispod 327°C. Umjesto toga, PTFE ploče se spajaju mehanički pomoću čeličnih steznih šipki obloženih PTFE-om i vijčanim preklopnim spojevima, što zahtijeva veća preklapanja šavova (obično 50–100 mm u odnosu na 15–25 mm za PVC HF zavare) i dodaje složenost izrade.

Rubni završetak PVC rastezljive tkanine koristi se nekoliko strategija: uže u kanalu (čelični kabel obložen PVC-om ugrađen u zavareni rub koji se zahvaća s kontinuiranim aluminijskim ekstrudiranim profilom), uže s vijcima (neprekidno okruglo zrno duž perimetra panela) i spojevi ploče i vijka za koncentrirane sidrišne točke s najvećim opterećenjem. Odabir završetka ruba utječe i na vizualne detalje gotove instalacije i na maksimalni kapacitet prijenosa opterećenja na svakom sidru.

Odabir prave rastezljive tkanine za vaš projekt

Stablo odlučivanja za specifikaciju rastezljive tkanine općenito slijedi ovu logiku:

1. Proračun i vijek trajanja projekta: Ako je projektirani životni vijek manji od 20 godina ili je proračun ograničen, PVC rastezljiva tkanina s PVDF završnim slojem gotovo je uvijek točan odgovor. Za 30-godišnje značajne strukture, PTFE ili visokokvalitetni ETFE opravdavaju premiju.
2. Zahtjevi za svjetlo: Maksimalna prirodna dnevna svjetlost? Navedite ETFE film. Kontrolirana difuzna dnevna svjetlost? Bijeli ili svijetli PVC ili PTFE. Isključenje sunca s ventilacijom? HDPE tkanina za sjenilo.
3. Zahtjevi za klasifikaciju požara: Provjerite zahtjeve lokalnih građevinskih propisa za klasu zauzetosti. Ako je nezapaljiva klasifikacija obavezna (EN A2 ili ekvivalent), PTFE ili ETFE su jedine opcije membrane. Ako je klasa B ili C prihvatljiva, PVC rastezljiva tkanina s integralnom FR obradom ispunjava uvjete.
4. Izloženost okoliša: Visoko zagađenje ili izloženost obalnoj soli? Dajte prednost PVDF ili Tedlar završnom sloju na PVC-u ili odaberite PTFE za izgled bez potrebe za održavanjem. Visokotemperaturna industrijska zona? Navedite staklena vlakna presvučena silikonom.
5. Raspon konstrukcije i opterećenje: Za raspone veće od 40-50 m i visoka dinamička opterećenja, analiza konstrukcijskog inženjerstva će utjecati na odabir težine tkanine. Rano surađujte s proizvođačem membrana kako biste potvrdili da odabrana vrsta rastezljive PVC tkanine zadovoljava izračunate vrijednosti naprezanja na svim spojnim točkama.

Nijedna vrsta rastezljive tkanine ne dominira svim primjenama. Međutim, za kombinaciju strukturne izvedbe, svestranosti dizajna, isplativosti i praktičnih karakteristika ugradnje, PVC rastezljiva tkanina ostaje najrasprostranjeniji materijal na tržištu , opslužujući projekte od privremenih tržnih nadstrešnica do trajnih krovova od više tisuća četvornih metara. Razumijevanje cijelog raspona tipova - i gdje se PVC rastezljiva tkanina nalazi unutar tog spektra - daje dizajnerima i voditeljima projekata temelj za donošenje pouzdanih odluka u skladu s specifikacijama od najranijih faza dizajna.
